S8オーディオ取付

投稿記事 by shin » 2020/09/27, 23:48

こんにちは。


またS8ネタですが、オーディオの取付を行っております。

キリがいいところで、と思っていたら佳境まで来ちゃいましたので
とりあえずアップします。


まあとにかく困難を極めました。
W140の時は3日で取付出来たのですが、
S8は9月19日に始め、本日27日まででS8に触らなかったのは1日だけ。
つまり8日間オーディオ取付に専念してまだ終わっていません。

写真はダイジェストでアップします。

1.HU電源確保・・・FUSEから確保します。
2.フロントスピーカーはバッフルを作成するにもとても複雑な形をしていまして
 MDFでイチから作るには相当な時間が必要であることと、純正エンクロージャーが
 W140よりしっかりしていたため、流用することとしました。
 スピーカーがピッタリ合う訳が無く、隙間を埋めるためにMDFでサークルを作り
 隙間に埋めました。
3.HUのフェイスパネルは延長くんを使って灰皿位置に設置します。
4.スピーカー線はフロントツイーター以外は純正流用です。
 張り替えたかったのですが、ボディからドアに渡す手段がどうしても見つからず・・・
 しかし純正ケーブルを、取り付けたオーディオへ切り替えるために配線加工を行っていて気付きました。
 きちんと1対ずつクロスして巻いてある。
 これなら純正配線でも良かったな、と感じました。
5.ツイーターの位置がこんな場所になっているのは、純正位置では取付が不可能であったことと、
 ピラーやドア等の加工無しで取り付けることが前提だったからです。
6.HUはフェイスパネルを取り外してグローブボックス内に収めます。
7.番外編で、てつさんからいただいたイオン発生器を取り付けました。

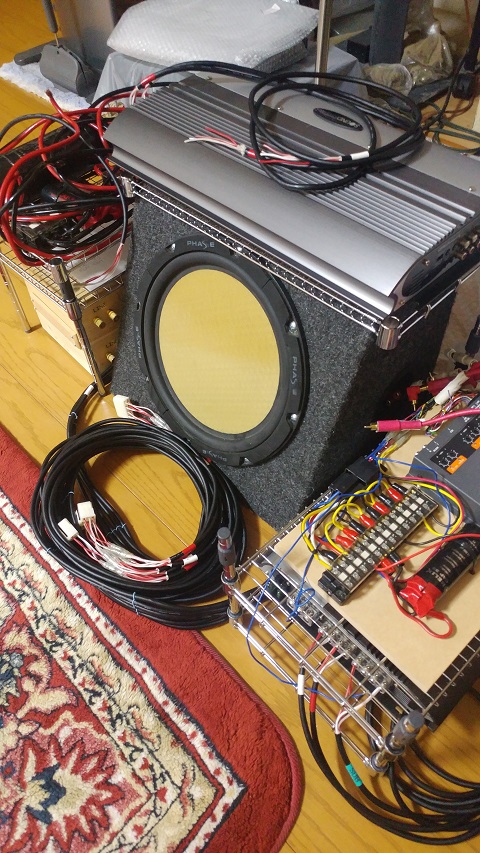

8.オーディオ側のスピーカー線をコネクタ化した写真です。

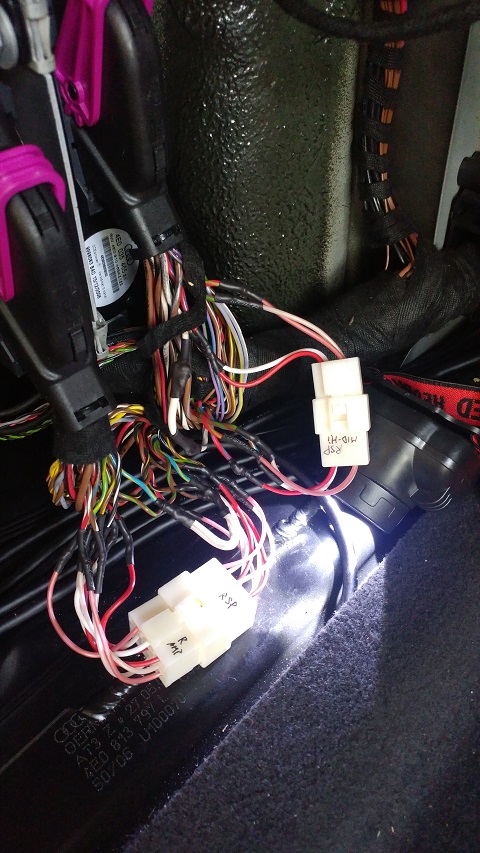

9.S8の純正オーディオはトランク内に集中して設置されています。
 ここからスピーカー線をコネクタ化し、取り付けたオーディオにつなぎ替えます。
 純正に戻したいときはコネクタの差し替えで簡単にできるようにしました。
10.今日現在の形です。
 まだ電源を繋いでいませんし、もう少し配線整理も必要です。
 左側に見えているコネクタを純正スピーカー線に切り替えます。
 この写真で映っている床はトランク下の荷物が簡単に取れるよう
 作成しました。
 失敗だったのは奥側と手前側の配分を数cm間違えたことです。

今後は
・電源接続
・スピーカー線コネクタ切り替え
・HUのフェイスパネル取付
・プロセッサでの音調整
と進めていきます。
添付ファイル
最後に編集したユーザー shin on 2020/09/27, 23:53 [ 編集 1 回目 ]

アバター
shin
Sクラス
Sクラス
記事: 334
登録日時: 2016/05/21, 03:25
お住まい: 滋賀県

Re: S8オーディオ取付

投稿記事 by shin » 2020/09/27, 23:49

写真続き
添付ファイル

アバター
shin
Sクラス
Sクラス
記事: 334
登録日時: 2016/05/21, 03:25
お住まい: 滋賀県

Re: S8オーディオ取付

投稿記事 by shin » 2020/09/27, 23:49

写真続き
添付ファイル

アバター
shin
Sクラス
Sクラス
記事: 334
登録日時: 2016/05/21, 03:25
お住まい: 滋賀県

Re: S8オーディオ取付

投稿記事 by shin » 2020/09/27, 23:50

写真これで最後
